三桿式閘機的 產品結構主要由機械系統和電控系統兩大部分組成。
1.機械系統結構:機箱作為載體其上安裝有讀寫器、方向指示燈等;機芯主要由主軸、電磁鐵、 齒狀凸輪、定位凸輪、限位開關、阻尼器、彈簧、掉桿裝置組成。
2.電控系統主要組成有:控制板、方形電磁鐵、圓形電磁鐵、限位開關、方向指示燈、空氣開 關、電源等; 4. 讀卡器(自備):讀取卡上信息并經過判斷處理后,向主控板發出申請通過信號(開關信號)。5. 控制板:產品的控制主板,它接收讀寫器或開關按鈕進出閘信號,并對這些信號進行邏斷和 處理后,再向方向指示燈、方形電磁鐵發出執行命令; 6. 限位開關:控制閘門轉動的位置。
信號);

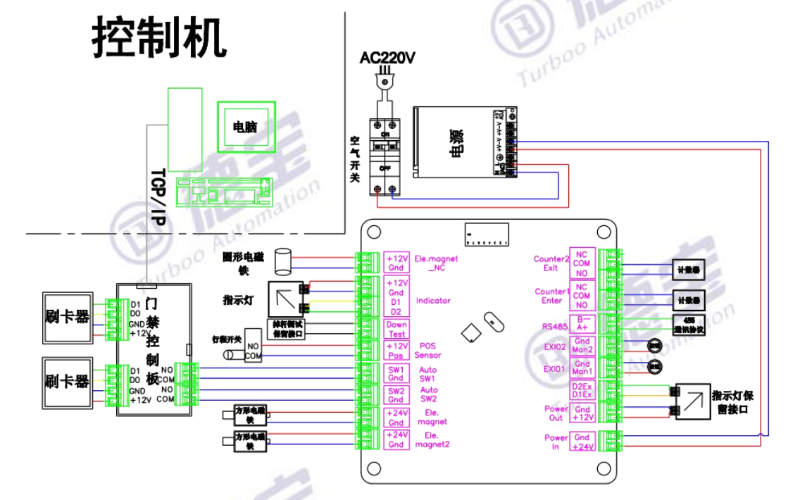

工作原理圖片
系統工作原理主要有以下幾個方面:
1.打開電源,5 秒后系統進入工作狀態; 2. 讀卡器讀到通過授權的卡時,蜂鳴器會發出悅耳聲響,向行人提示讀卡成功;同時還對從卡中讀到 的信息進行判斷、處理,并向主控制板發出申請通過信號; 3. 主控板接收到讀寫器或開關按鈕進出閘信息,并進行綜合判斷處理后,向電磁鐵發出控制信號,使燈光轉為綠色通行標志,電磁鐵得電吸合 ,行人通過,閘桿轉動; 4. 行人根據指示燈標志指示通過通道后,閘桿轉到 120°角度限位開關感應到位,給出到位信號, 電磁鐵失電復位.
